CONTROLADOR DE PROCESSOS

Você está aqui:

* imagens meramente ilustrativas

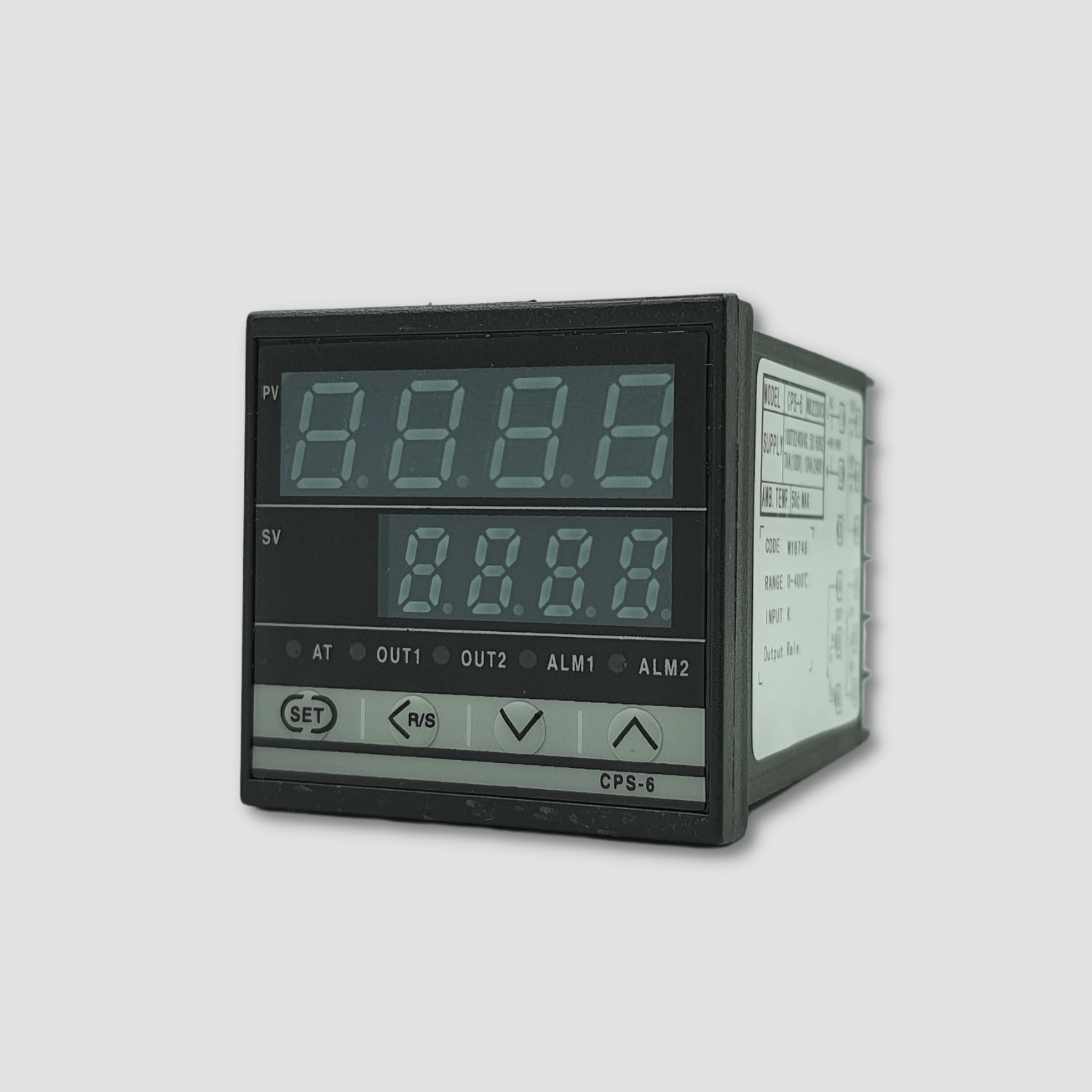

Modelo: CPS-6S-24

Controlador de temperatura microprocessado com duplo display e controle PID.
Entrada de sinal: configurável J, K, R, S, B, E, N, T, PT-100, 0~50 mV, 0~20 mA, 4~20 mA, 0~5 VCC, 0~10 VCC (para entrada 4~20 mA e uso de transmissor a 2 fios, são necessárias fontes de alimentação independentes/separadas).
Alimentação: 24 VCC.
Tamanho: 48×48 mm.
Saída controle: SSR 24 VCC (PID).
Saída alarme: 1 relé SPST (C-NA).

Descrição

Características

Alimentação

24 Vcc

Entradas de Sinal

94 até 10 Sensores Termopares J, K, T ou Termoresistência PT-100 (Configurável)

Saída de Controle

SSR 24Vcc/30mA (Pode ser configurado como Relé S1, ficando c/ apenas 1 Alarme - S2)

Saídas de Alarme

S1 - Saída relé SPDT (NA/NF) - 250 Vca / 5 Aca (carga resistiva) / S2 - Saída relé SPDT (NA/NF) - 250 Vca / 5 Aca (carga resistiva)

Escalas

Tipo J= 0°C ~ 760°C / K= 0°C ~ 1200°C / T= 0°C ~ 400°C / PT-100= -99°C ~ 850°C (Configurável)

Precisão de Leitura

± 0,5 % F.E

Temperatura Ambiente

93 - 50°C

Umidade Relativa Ambiente

98 - 95% U.R (não condensado)

Tamanho

96x96x102mm frente de painel (recorte no painel 91x91mm)

Peso

350gr

Opcional

Comunicação Serial: RS-485 Modbus RTU (Especificar no pedido)
