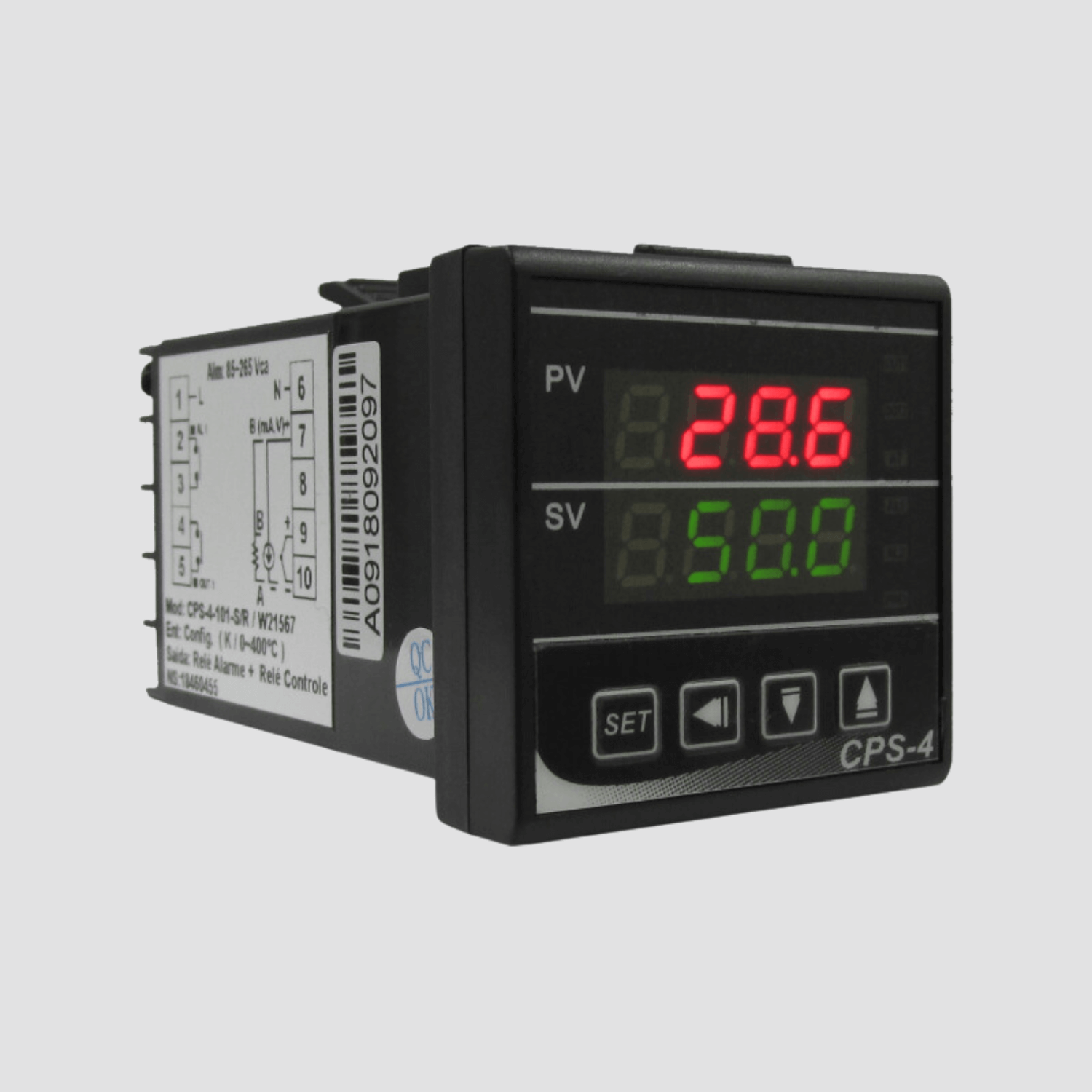

* imagens meramente ilustrativas

Modelo: CPS-4-101-00

Controlador/indicador digital de processos microprocessado.
Com auto-tunning e controle PID, fixação frente de painel.
Rampas e patamares com 2 curvas de até 8 segmentos interligáveis (tempo-temperatura).
Entrada de sinal, termopares (S, B, R, E, J, K, N, W, T).
Termoresistências: PT-100 (JIS e DIN), PT-50 (JIS).
Entrada linear: 4-20mA, 0-10V, 0-5V, 0-50mV, 0-20mV.
Saída de controle 1 relé +1 relé de alarme.
Alimentação: 85 a 265V AC 50/60Hz.
Tamanho: 48x48x80mm.

Descrição

Características

Alimentação

85 ~ 265Vca

Entradas de Sinal

97 até 10 Sensores Termopares J, K, T ou Termoresistência PT-100 (Configurável)

Saída de Controle

SSR 24Vcc/30mA (Pode ser configurado como Relé S1, ficando c/ apenas 1 Alarme - S2)

Saídas de Alarme

S1 - Saída relé SPDT (NA/NF) - 250 Vca / 5 Aca (carga resistiva) / S2 - Saída relé SPDT (NA/NF) - 250 Vca / 5 Aca (carga resistiva)

Escalas

Tipo J= 0°C ~ 760°C / K= 0°C ~ 1200°C / T= 0°C ~ 400°C / PT-100= -99°C ~ 850°C (Configurável)

Precisão de Leitura

± 0,5 % F.E

Temperatura Ambiente

96 - 50°C

Umidade Relativa Ambiente

101 - 95% U.R (não condensado)

Tamanho

96x96x102mm frente de painel (recorte no painel 91x91mm)

Peso

350gr

Opcional

Comunicação Serial: RS-485 Modbus RTU (Especificar no pedido)
