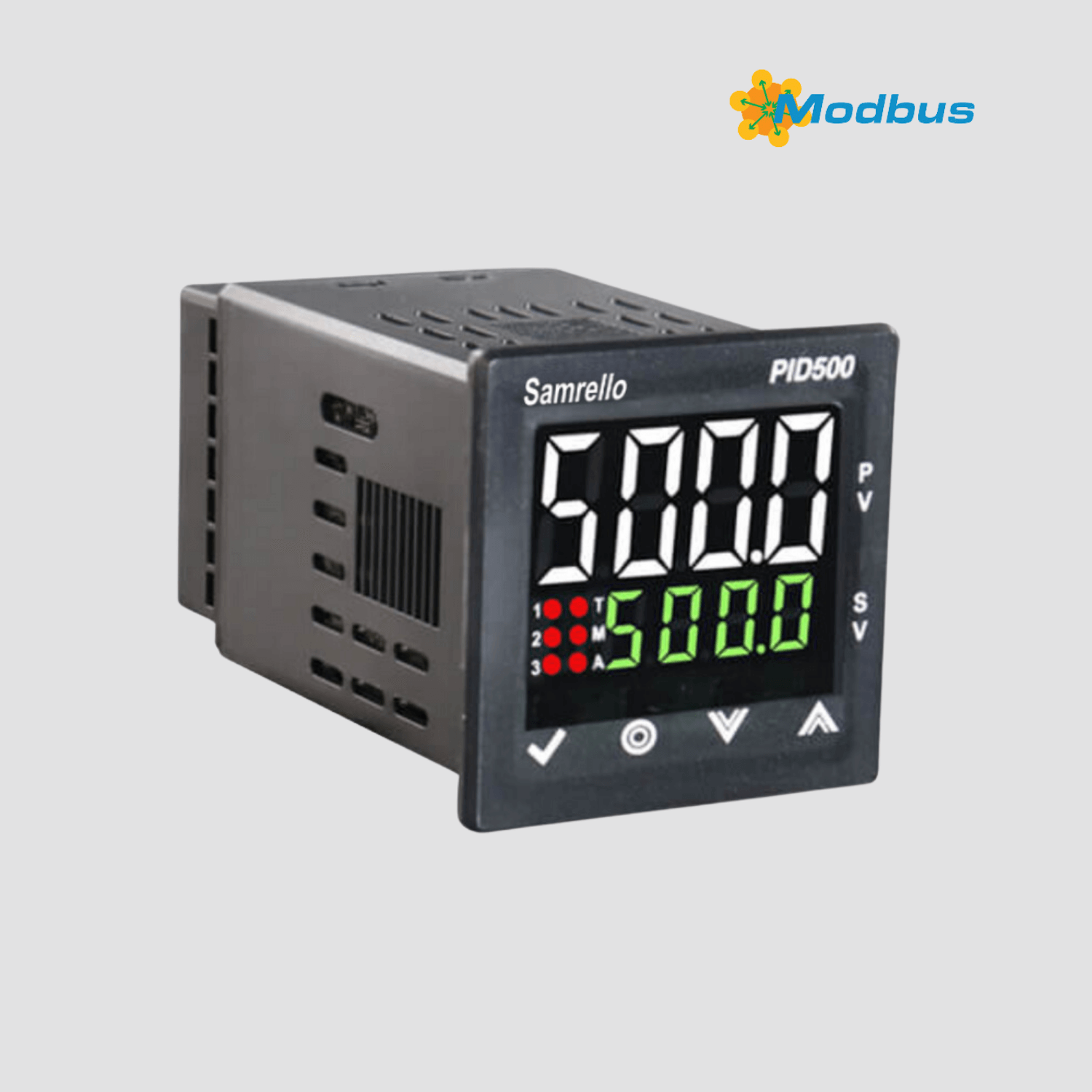

CONTROLADOR DE PROCESSOS
Modelo: PID500-U-C-1
Código: W66585
- Controlador de temperatura PID avançado com display duplo e 4 dígitos
- Teclado de toque capacitivo
- Entrada universal TC: J, K, T, R, S, C, E, B, N, L, U, W, Platinel II, RTD: PT100. Entrada de sinal: (-5 a 56mV, 0 a 10V DC, 0 a 20 mA DC)
- Saída universal (Relé, SSR ou saída analógica)
- Controle PID/ ON-OFF adaptativo-autoajuste
- Aplicável ao IDM
- Controle de perfil de função de rampa-patamar de até 128 passos
- Montagem em painel, profundidade curta
- Tensão de alimentação de 90 a 270V AC/DC
- Comunicação RS485
- Certificado CE, RoHS
- IP65 frontal
Especificações técnicas
Descrição
Características
Tipo de Exibição
LED de 7 Segmentos (Branco+Verde) Display Duplo
Configuração de Exibição
4+4 dígitos
Tipo de Entradas
Termopares: J, K, T, R, S, C, E, B, N, L, U, W, Platinel II. RTD: PT100,
Entradas de Sinal: (DC) -5 a 56mV, 0 a 10V, 0 a 20mA (Selecionável)
Resolução
TC / RTD: 1/ 0.1
Entrada analógica: 1 /0.1/ 0.01/ 0.001
Precisão
TC (J, K, T): 0.25% do F.S. ±1
TC (R & S) : 0.5% do F.S. ±2
RTD : 0.1% do F.S ±1
Saída de Controle
Relé ou SSR ou Atual : 0/4 a 20mA DC ou Voltagem :0 a 5/10V DC
Saída Auxiliar
Relé
Modo de Controle
Adaptativo-Auto afinação PID / Controle ON-OFF
Recurso
Controle de Perfil de 128 passos
Comunicação
Comunicação RS485 MODBUS
Tensão de Alimentação
90V a 270V AC/DC
Tamanho
48 x 48mm
Tipo de Montagem
Montagem em Painel
Certificação
CE, RoHS
