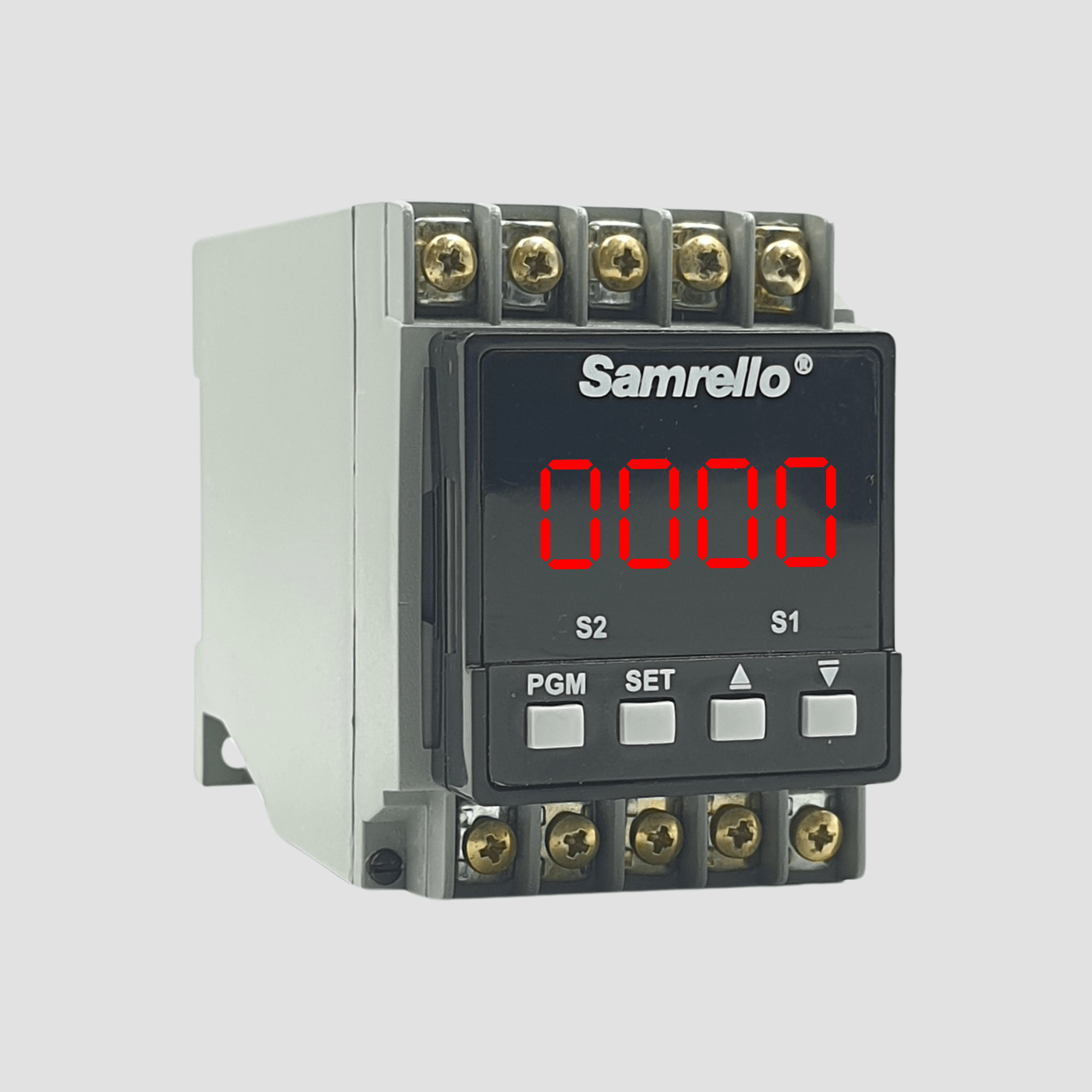

CONTROLADOR DE TEMPERATURA
Modelo: CTPS-04/75-13
Código: W22335
- Entrada de sinal: Configurável J, K, R, S, B, E, N, T, PT-100, 0 ~ 50mV, 0 ~ 20mA, 4 ~ 20mA, 0 ~ 5VCC, 0 ~ 10VCC (Para entrada 4 ~ 20mA e uso de transmissor a 2 fios é necessário fontes de alimentação independentes/separadas)
- Alimentação: 24 Vcc (Especial Alt. Interna)
- Tamanho: 48×48 mm
- Saída Controle: Relé SPDT (PID)
- Saída Alarme: 1 relé SPST (C-NA)
Tags: 75×55, configurável, controlador, controladores, ctps, microprocessado, multi-entrada, on/off, onoff, PD, PID, pt100, rele, reles, rtd, SPDT, temperatura, termopar, termoresistencias
Especificações técnicas
Descrição
Características
Alimentação
24 Vca/Vcc @ 4VA
Entradas de Sinal
3 até 10 Sensores Termopares J, K, T ou Termoresistência PT-100 (Configurável)
Saída de Controle
SSR 24Vcc/30mA (Pode ser configurado como Relé S1, ficando c/ apenas 1 Alarme - S2)
Saídas de Alarme
S1 - Saída relé SPDT (NA/NF) - 250 Vca / 5 Aca (carga resistiva) / S2 - Saída relé SPDT (NA/NF) - 250 Vca / 5 Aca (carga resistiva)
Escalas
Tipo J= 0°C ~ 760°C / K= 0°C ~ 1200°C / T= 0°C ~ 400°C / PT-100= -99°C ~ 850°C (Configurável)
Precisão de Leitura
± 0,5 % F.E
Temperatura Ambiente
2 - 50°C
Umidade Relativa Ambiente
7 - 95% U.R (não condensado)
Tamanho
96x96x102mm frente de painel (recorte no painel 91x91mm)
Peso
350gr
Opcional
Comunicação Serial: RS-485 Modbus RTU (Especificar no pedido)
