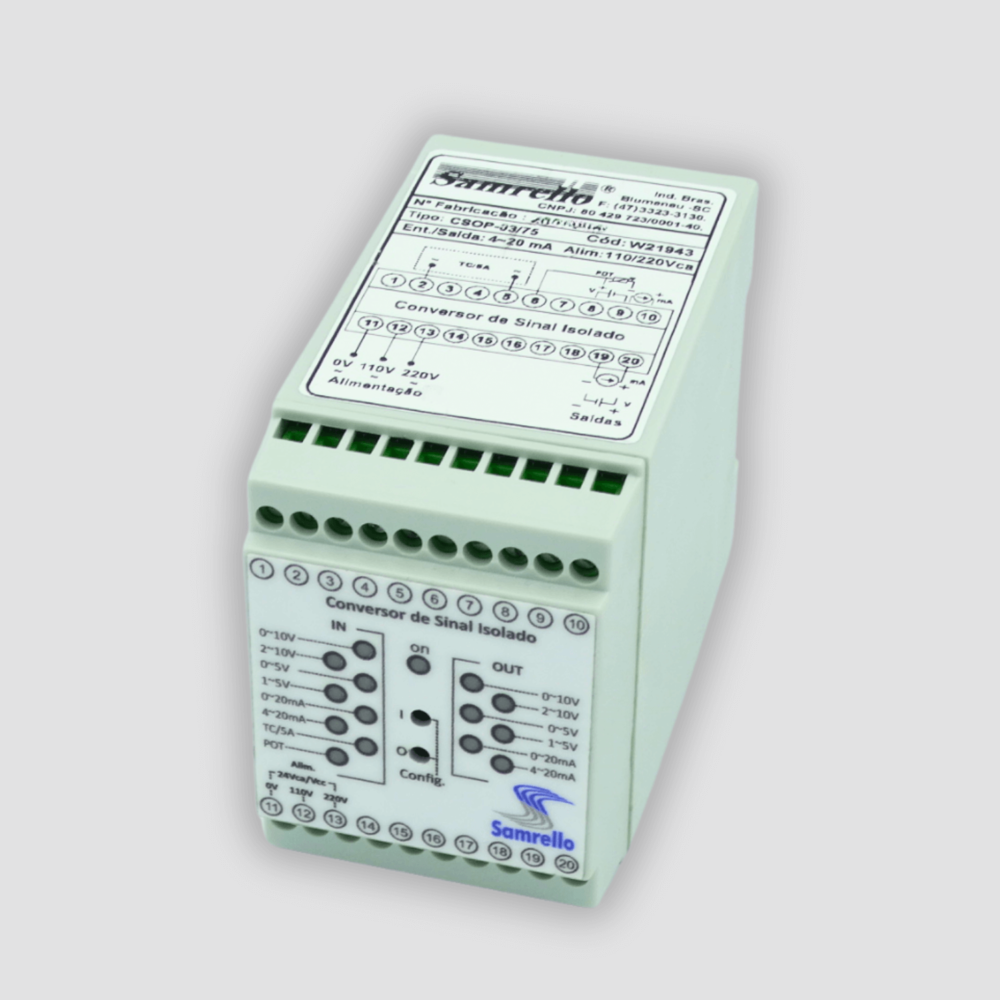

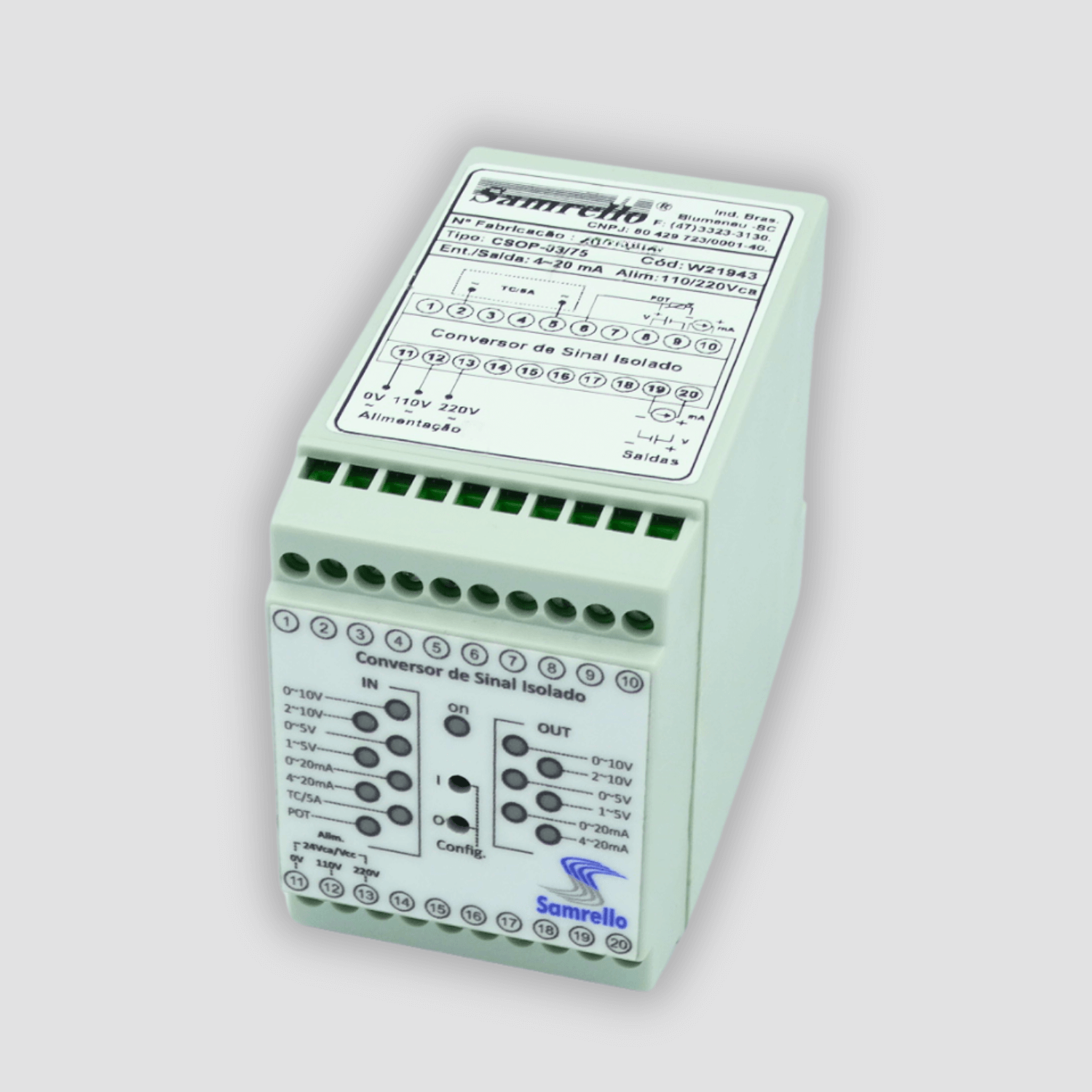

CONVERSOR DE SINAL
Modelo: CSOP-03/75
Código: W21943
- Entrada: 0~10 Vcc, 2~10 Vcc, 0~5 Vcc, 1~5 Vcc, 0~20 mA, 4~20 mA, Potenciômetro 10K (0~100%), TC/5A – Especificar no pedido
- Saída: 0~10 Vcc, 2~10 Vcc, 0~5 Vcc, 1~5 Vcc, 0~20 mA, 4~20 mA – Especificar no pedido
- Alimentação: 110/220 VCA 60Hz
- Tamanho: 75×55 mm, 20 terminais
- Com isolação galvânica e óptica
- Chave código: CSOP-03/75
Especificações técnicas
Descrição
Características
Alimentação
24Vcc ou 110/220 Vca 50/60Hz @ 5VA
Sinais de entrada CC (Configurável)*
0-10V; 2-10V; 0-5V; 1-5V; 4-20mA; 0-20mA; Potenciômetro 10KΩ
Sinal de entrada CA*
TC/5A: 0~5A (Pico Máximo 0~10A)
Sinais de saída CC (Configurável)
0-10V; 2-10V; 0-5V; 1-5V; 4-20mA; 0-20mA
Tempo de inicialização
< 1300 mS
Tempo de resposta da saída
< 600 mS
Impedância de entrada (corrente mA)
100 Ω
Impedância de entrada (tensão)
>1,5MΩ
Impedância máxima para carga (corrente)
400 Ω / 25mA
Precisão
± 0,4% F.E.
Resolução
14 Bits
Isolação
1000Vca
Temperatura ambiente e umidade relativa
0 a 60°C Umidade: 5-95% UR
Dimensões
L: 55 x A: 75 x C: 100 mm
