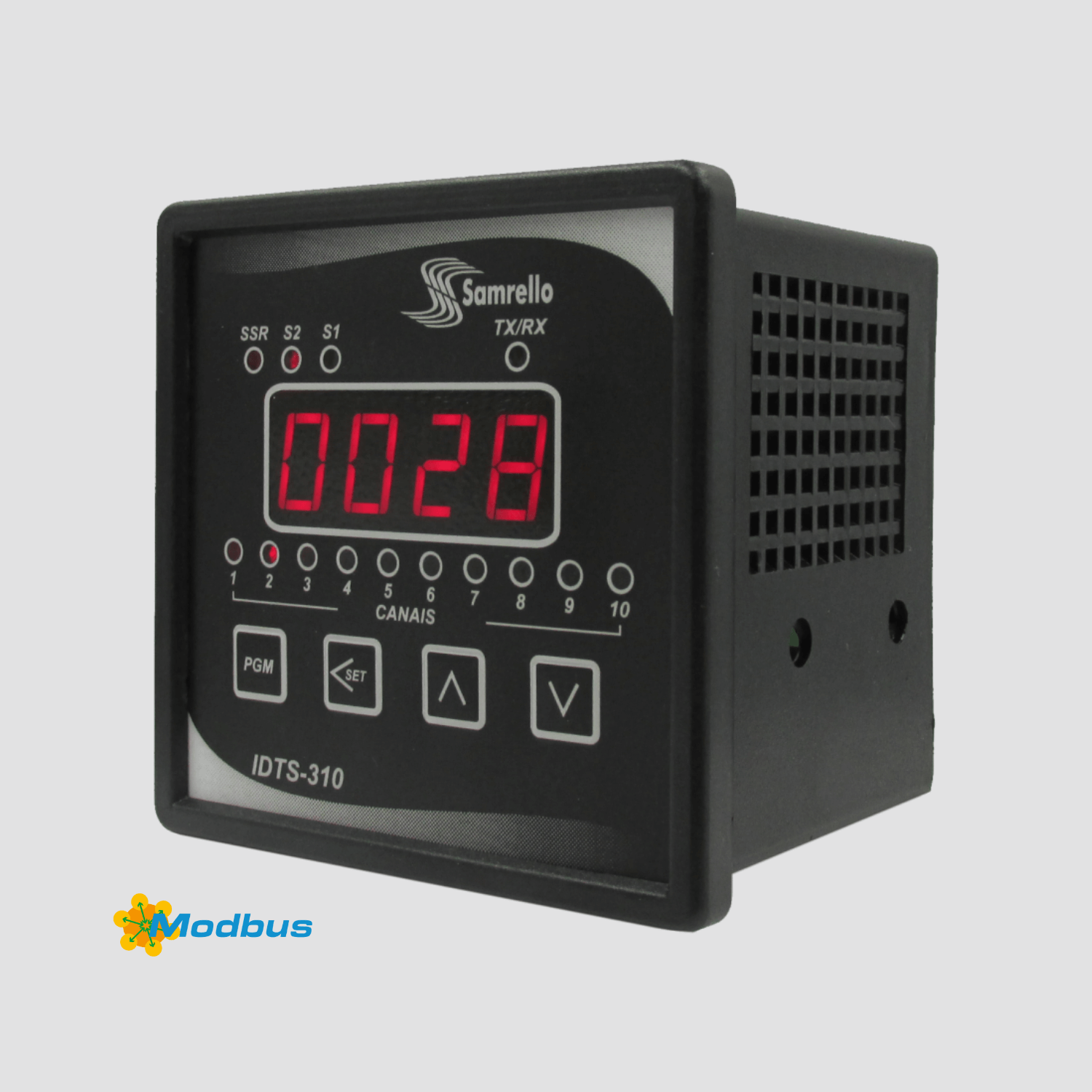

INDICADOR DE TEMPERATURA
Modelo: IDTS-310/96-RS
Código: W21659
- Indicador digital de temperatura multi-entrada
- 10 pontos com varredura manual/automática, chaveamento eletrônico
- Entrada de sinal configurável: termopares J, K, T ou termoresistencia: Pt-100
- Escalas:
- J: 0 a 760°C
- K: 0 a 1200°C
- T: 0 a 400°C
- Pt-100: -99 a 850°C
- Saída controle configurável: 1 SSR ou 1 relé NA/NF
- Saída alarme: até 2 relés NA/NF (usando controle relé, fica só 1 alarme)
- Alimentação: 85~265 VCA 50/60 Hz
- Tamanho: 96 x 96 x 100 mm
- Com comunicação serial RS-485 com protocolo Modbus RTU
Especificações técnicas
Descrição
Características
Alimentação
85 ~ 265Vca
Entradas de Sinal
1 até 10 Sensores Termopares J, K, T ou Termoresistência PT-100 (Configurável)
Saída de Controle
SSR 24Vcc/30mA (Pode ser configurado como Relé S1, ficando c/ apenas 1 Alarme - S2)
Saídas de Alarme
S1 - Saída relé SPDT (NA/NF) - 250 Vca / 5 Aca (carga resistiva)
S2 - Saída relé SPDT (NA/NF) - 250 Vca / 5 Aca (carga resistiva)
Escalas
Tipo J= 0°C ~ 760°C / K= 0°C ~ 1200°C / T= 0°C ~ 400°C / PT-100= -99°C ~ 850°C (Configurável)
Precisão de Leitura
± 0,5 % F.E
Temperatura Ambiente
0 - 50°C
Umidade Relativa Ambiente
5 - 95% U.R (não condensado)
Tamanho
96x96x102mm frente de painel (recorte no painel 91x91mm)
Peso
350gr
Opcional
Comunicação Serial: RS-485 Modbus RTU (Especificar no pedido)
