MEDIDORES DE CONSUMO

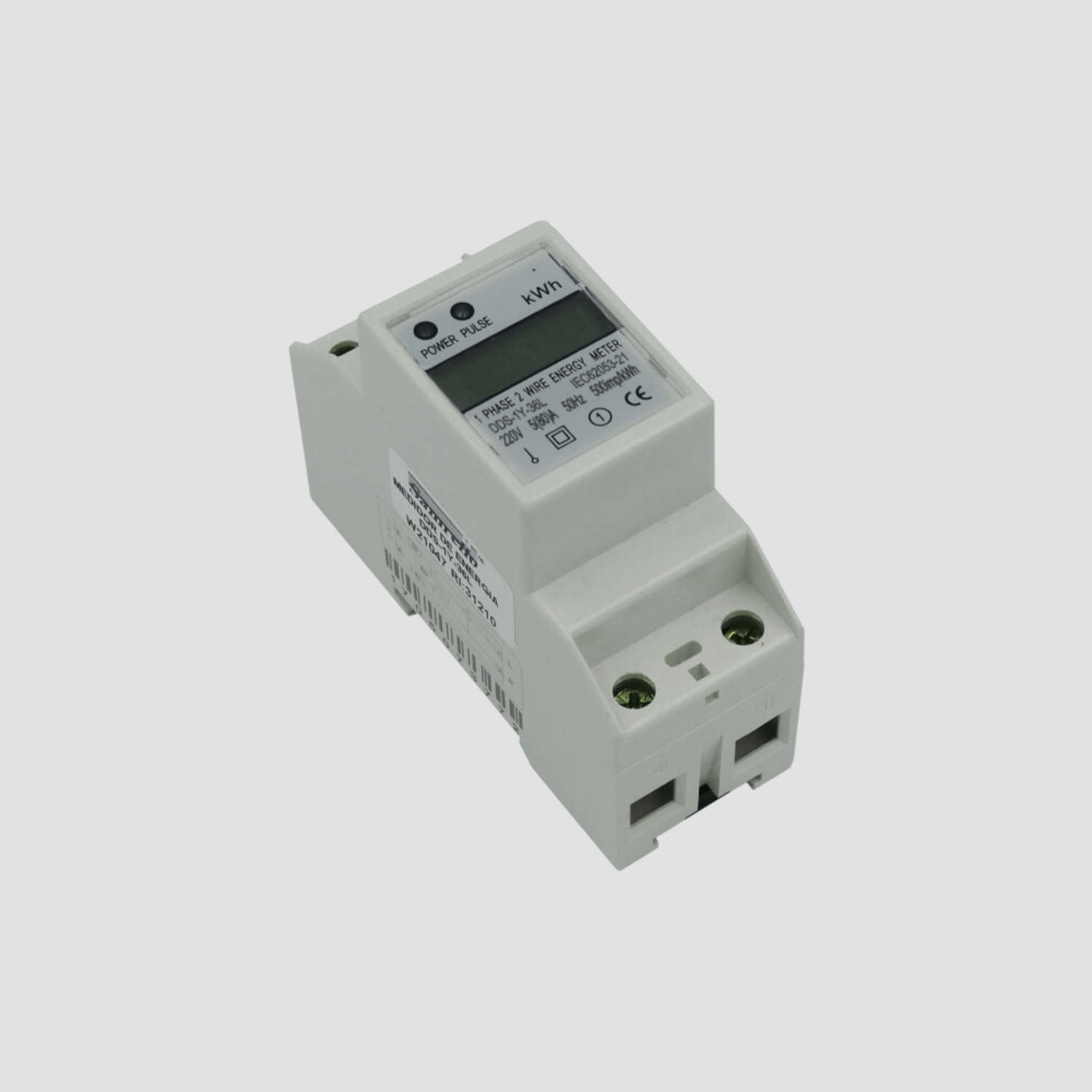

Modelo: DDS-1Y-36L - 80A

Código: W21047

Estes medidores são ideais para medições de energia elétrica em setores específicos, como hotéis, fazenda, pousadas e outros locais onde a instalação de medições da concessionária não é viável. Eles trazem um recurso extra muito útil para automatizar essas medições: a emissão de pulsos elétricos que refletem o consumo. Esses pulsos podem ser utilizados para centralizar as medições usando CLPs ou computadores, bem como para o controle da demanda. A instalação é bastante direta, feita em trilho DIN. Nos modelos monofásicos, temos medidores de 50A e de 80A.

Especificações técnicas

Descrição

Características

Norma de referência

IEC61036 / IEC62053-21

Tensão nominal

110/220VCA ±20% (Fase-Fase ou Fase-Neutro não ulrapassando 230Vca)

Corrente máxima

(5)80A

Corrente de partida

0,004 x corrente nominal

Frequência nominal

50/60Hz

Visor

LCD 1X(7+1 dígitos) (9999999.9)

Pulsos

500/kWh

Temperatura

-20°C a 65°C

Indicação de pulso

Feita por LED

Umidade

75% (Max. 95% sem condensação)

Características Dos Pulsos

V=5~27V, I=27mA, comprimento

Largura dos pulsos

90ms

Classe de precisão

1%
