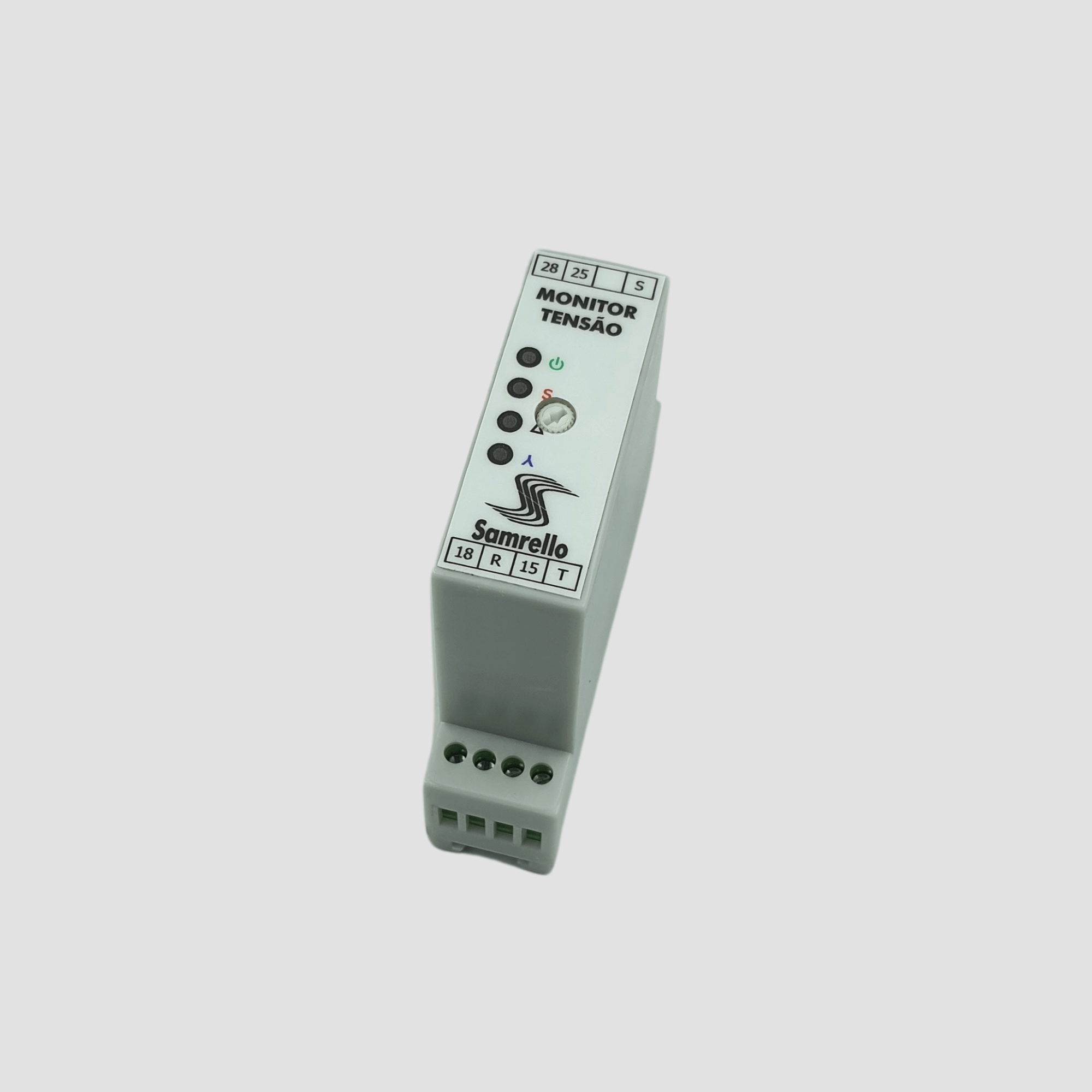

RELE SELETOR DE TENSÃO E FALTA DE FASE TRIFÁSICO
Modelo: MTS-05
Código: W22214
Os relés de monitoramento de tensão Samrello são projetados para proteger equipamentos com alimentações trifásicas de 220Vca ou 380Vca. Seu monitoramento em tempo real detecta falhas na rede elétrica — como falta de fase, desequilíbrio de fase, subtensão e sobretensão. O dispositivo possui saída a relé para comandos elétricos e LEDs frontais que indicam o tipo de falha na rede. Com montagem em fundo de painel e fixação em trilho DIN, o equipamento apresenta alta resistência a choques e vibrações mecânicas, além de isolamento dos bornes de ligação dos fios.
Especificações técnicas
Descrição
Características
Alimentação Trifásico
220Vca ou 380Vca (automático) 25% - 50/60Hz
Consumo
3VA
Indicação
Leds frontais
Precisão da medição por fase
+/- 1,5% (fundo de escala)
Saída RL2 (220V)
1 Relé SPST, 250V/3A (Carga Resistiva)
Saída RL1 (380V)
1 Relé SPST, 250V/3A (Carga Resistiva)
Vida útil mecânica de saída
100.000 operações com carga
Retardo no desacionamento da fase
+/- 5 segundos (fixo)
Temperatura de Operação
0 ~ 50°C
Umidade Relativa
10 ~ 95% (Não condensado)
Montagem fundo de painel
fixação em trilho DIN 35mm, norma IP20
Dimensões
86 x 24 x 88mm (A x L x P)
Peso
160 g
