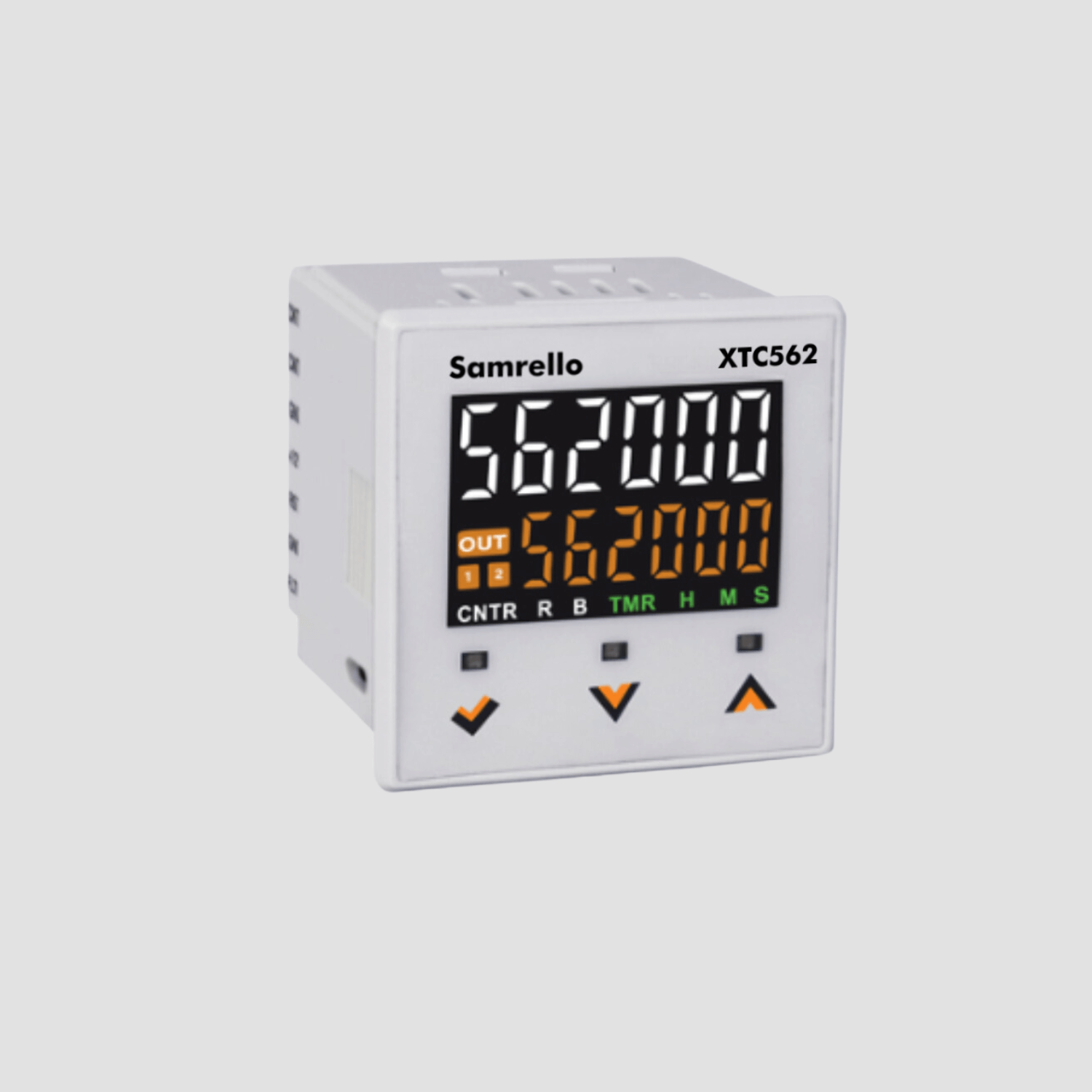

TEMPORIZADOR E CONTADOR TOTALIZADOR
Modelo: XTC562
Código: W68380
- Display duplo de 6+6 dígitos
- Tempo/Contagem/Taxa/Lote configuráveis pelo usuário
- Duplo set point
- Escala de entrada programável
- Modos de contagem unidirecional, bidirecional e quadratura
- Fonte para sensor
- Tamanho de 48 mm x 48 mm
- Tensão de alimentação de 90 a 270 V AC/DC
Especificações técnicas
Descrição
Características
Display
Display duplo de 6 dígitos para temporizador/contador/taxa/lote
Indicador frontal LED
OUT: Saída 1, Saída 2
CNTR: contador, R: Taxa, B: Lote
TMR: Temporizador, S: segundos, M: minutos, H: horas
Tipo de sensor
NPN / PNP
Entradas para Contador
Sensores de proximidade, codificadores, dispositivos de estado sólido, contato seco como, chave fim de curso, relés.
Frequência de entrada
a) 10 Hz
b) 15 kHz
Função do sinal de entrada
Pulso, Gate, Nível
Precisão
Taxa: 0,05%
Temporizador: ± 0,05% da configuração ou 50 ms, o que for maior.
Fonte para sensor
Interna, 12Vcc, 30mA
Saídas a relé
2
Contatos
1SPDT :5A@230VAC/12VDC
1SPST :5A@230VAC/12VDC
Modos
Temporizador: Retardo na energização, Cíclico, Instantâneo + Botão de pulso, Instantâneo + Retardo na
energização, reversão do motor, lote.
Contador: Retardo na energização, repetição de pulso de tempo, reinicialização automática
Taxa: HA / LA / BANDA
Escalas de tempo
Timer: 9999.99 / 99999.9 / 999999 sec,
9999.59 min : sec / 99999.9 min, 999999 min
9999.59 hr: min / 9 9999.9 / 999999 hr
Counter: Selecionável 0.0001, 0.001, 0.01, 0.1 e 1
Modo de Contagem
Unidirecional, Bidirecional e Quadratura
Set point
2
Fator escala
Programável de 0,00001 a 9,99999 x 10
Onde n = -5, -4, -3, -2, -1, 0, 1, 2
Reset
Frontal, remoto, interrupção de energia (o tempo mínimo de reinicialização para reinicialização remota é de 10 ms)
Alimentação
90 to 270Vca / cc (50 / 60Hz)
Temperatura
Operação: 0 to 50°C (32 to 122°F) / Armazenamento: -20 to 75°C (-4 to 167°F)
Umidade
95%
Tamanho
48 x 48 mm
