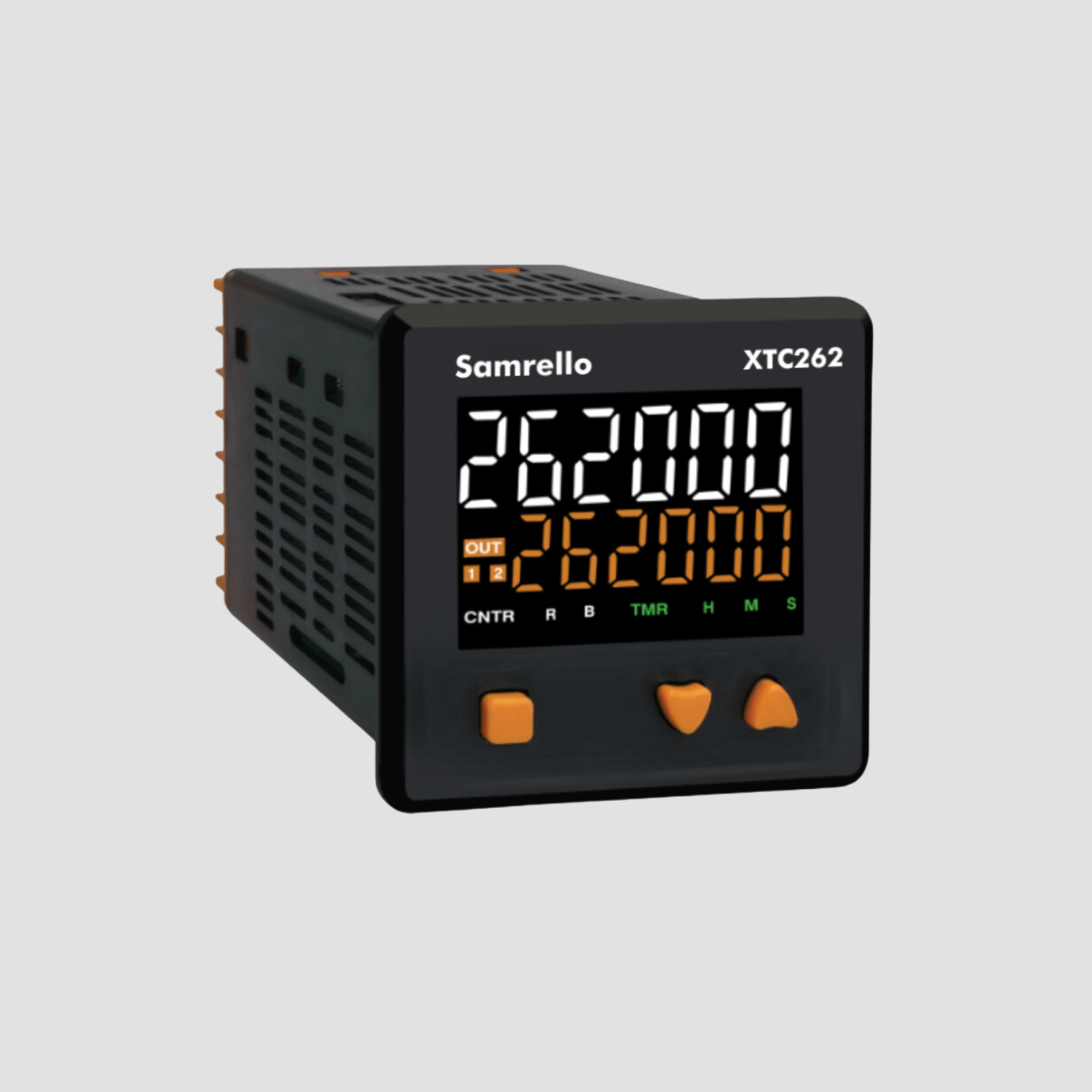

TEMPORIZADOR E CONTADOR TOTALIZADOR

Modelo: XTC262

Código: W68381

  • Display duplo de 6+6 dígitos
  • Tempo/Contagem/Taxa/Lote configurável pelo usuário
  • Duplo set point
  • Escala de Entrada Programável
  • Modos de contagem unidirecional, bidirecional, quadratura
  • Fonte para sensor
  • Tamanho de 72 mm x 72 mm
  • Tensão de alimentação de 90 a 270 V AC/DC

Especificações técnicas

Descrição

Características

Display

Display duplo de 6 dígitos para temporizador/contador/taxa/lote

Indicador frontal LED

OUT: Saída 1, Saída 2
CNTR: contador, R: Taxa, B: Lote
TMR: Temporizador, S: segundos, M: minutos, H: horas

Tipo de sensor

NPN / PNP

Entradas para Contador

Sensores de proximidade, codificadores, dispositivos de estado sólido, contato seco como, chave fim de curso, relés.

Frequência de entrada

a) 10 Hz
b) 15 kHz

Função do sinal de entrada

Pulso, Gate, Nível

Precisão

Taxa: 0,05%
Temporizador: ± 0,05% da configuração ou 50 ms, o que for maior.

Fonte para sensor

Interna, 12Vcc, 30mA

Saídas a relé

2

Contatos

1SPDT :5A@230VAC/12VDC
1SPST :5A@230VAC/12VDC

Modos

Temporizador: Atraso na ativação, Intervalo, Cíclico no início, cíclico desligado primeiro, Instantâneo + Atrasado no pulso inicial, Instantâneo + Atraso na energia, reversão do motor, lote.
Contador: Atraso na ativação, Intervalo, Repetição de pulso de tempo, Reset automático.
Taxa: HA / LA / Banda

Escalas de tempo

Temporizador: Retardo na energização, Cíclico, Instantâneo + Botão de pulso, Instantâneo + Retardo na
energização, reversão do motor, lote.
Contador: Retardo na energização, repetição de pulso de tempo, reinicialização automática
Taxa: HA / LA / BANDA

Modo de Contagem

Unidirecional, Bidirecional e Quadratura

Set point

2

Fator escala

Programável de 0,00001 a 9,99999 x 10
Onde n = -5, -4, -3, -2, -1, 0, 1, 2

Reset

Frontal, remoto, interrupção de energia (o tempo mínimo de reinicialização para reinicialização remota é de 10 ms)

Memorização

Sim

Alimentação

90 to 270Vca / cc (50 / 60Hz)

Temperatura

Operação: 0 to 50°C (32 to 122°F) / Armazenamento: -20 to 75°C (-4 to 167°F)

Umidade

95% UR
